0. 概述

• 数据线:
  SCL ：同步时钟线，用于控制时序，可通过CPOL设置极性
  MOSI ：主机发送-从机接收 数据线
  MISO ：主机接收-从机发送 数据线
  CS/NSS：片选信号线，低电平有效，但是每个从设备都想要一根CS线，占用引脚多

• 支持全双工通信

• 高速片上通信协议：
  支持MHz级速率（取决于设备）

  波特率 = SCK 时钟频率

1. 四个参数

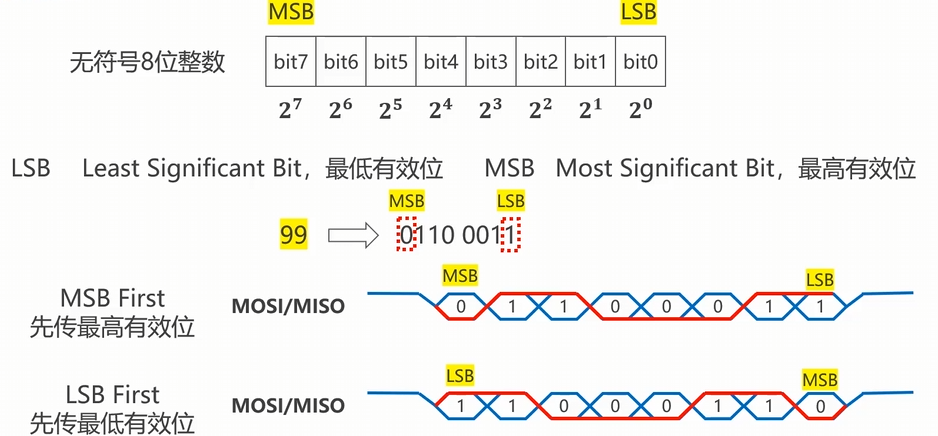

1. LSB/MSB: 大端小端选择

示例:(如下图)

2. 8-bit/16bit: 字长选择

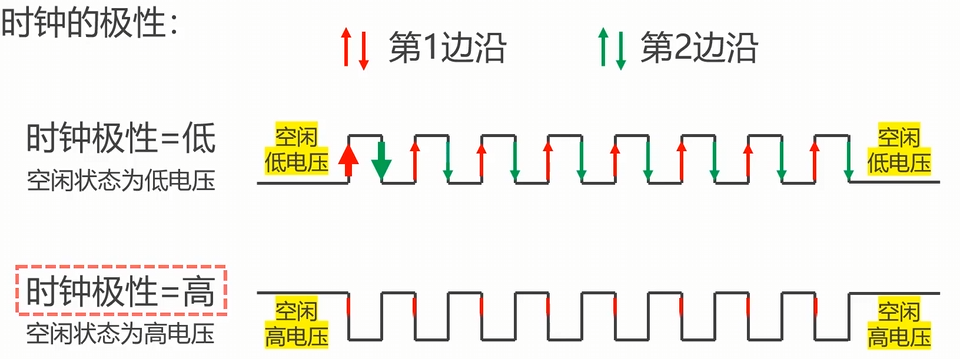

3. 时钟极性(CPOL):

• CPOL = 0：SCL空闲状态为低电平

• CPOL = 1：SCL空闲状态为高电平

  示例:(如下图)

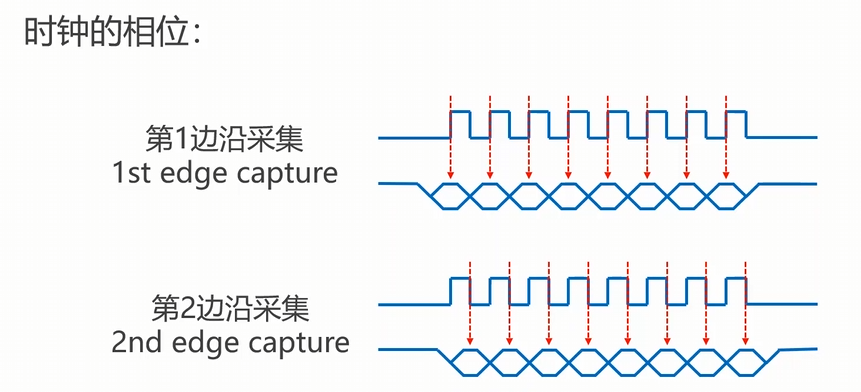

4. 时钟相位(CPHA):

• CPHA= 0：在时钟信号SCK的第一个跳变沿采样

• CPHA = 1：在时钟信号SCK的第二个跳变沿采样

示例:(如下图)

2. 四种时钟模式

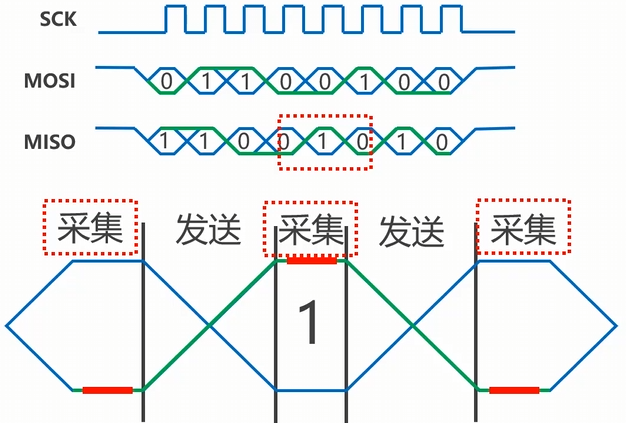

• tip：若发送数据在上升沿，则接收数据在下降沿，反之

3. 多从机模式

3.1 多CS模式 ：每个从机都需要一根单独的CS线

3.2 菊花链(环形)拓扑：

• 菊花链的最大缺点是因为是信号串行传输，所以一旦数据链路中的某设备发生故障的时候，它下面优先级较低的设备就不可能得到服务了；

• 另一方面，距离主机越远的从机，获得服务的优先级越低，所以需要安排好从机的优先级，并且设置总线检测器，如果某个从机超时，则对该从机进行短路，防止单个从机损坏造成整个链路崩溃的情况；

4.优缺点：

4.1 优点：

• 全双工串行通信

• 通信速率高

• 配置简单

• 硬件结构简单，从机使用主机时钟

4.2 缺点

• 通常只支持一个主机

• 需要更多的引脚

• 没有物理层的错误检测协议

• 没有硬件从机应答信号

• 通信距离短(片上通信)
