[分享]概伦电子标准单元库特征化解决方案NanoCell介绍

标准单元库包括电路设计、版图设计和特征提取，它对芯片设计至关重要。其中标准单元库的特征化提取需要大量仿真、模型提取和验证，在标准单元库开发中占据了三分之一以上的时间。因此，提高单元库特征提取效率是缩短...

标准单元库包括电路设计、版图设计和特征提取，它对芯片设计至关重要。其中标准单元库的特征化提取需要大量仿真、模型提取和验证，在标准单元库开发中占据了三分之一以上的时间。因此，提高单元库特征提取效率是缩短开发周期的关键。随着工艺节点的缩小，芯片设计复杂度与日俱增。在先进工艺下，大量signoff工艺角的引入和近國值电压的超低压设计，对单元库特征如时序、功耗、噪声及统计变化等特征提取提出更高的要求。这也促使仿真计算量呈几何级数增加，成为数字芯片设计的瓶颈。

NanoCell是一款快速、精确且易于操作的标准单元库特征化EDA工具，可采用智能分析算法来分析、提取单元的ARC和功能，通过先进的分布式并行架构技术和强大的内置NanoSpice仿真器，实现精确、高效的平面工艺和FinFET工艺(支持7nm)单元电路特征仿真与提取，包括时序、功耗及噪声等。此外，NanoCell还提供友好、易使用的接口，可帮助用户缩短产品开发周期。

产品优势

·快速：配备先进的分布式并行架构，比REF工具快2倍

·灵活性：基于单元电路分析算法，自动化完整提取ARC

·高精度：内置并行的NanoSpice引擎并支持先进的K库模型

·易用性：简洁易用的配置和用户接口，且内置便捷的benchmarklibertyutility工具

·多平台支持：支持ARM/X86和SGE/LSF集群，且扩容性良好

产品应用

·P供应商标准单元库特征化及Re-K

·半导体代工厂标准单元库特征化及Re-K

·芯片设计公司标准单元库特征化及Re-K

技术规格

·支持ARM和X86环境

·支持内置和外部仿真器

·支持SGE/LSF机器集群

·支持本地和分布式多进程

·支持单元库的K库和Re-K

·支持组合逻辑单元/时序逻辑单元/特殊逻辑单元

·支持复合电流源功耗模型、Moment-basedLVF统计模型

·支持非线性延时模型、复合电流源模型、复合电流源噪声

模型

·支持对标benchmark工具

应用实例

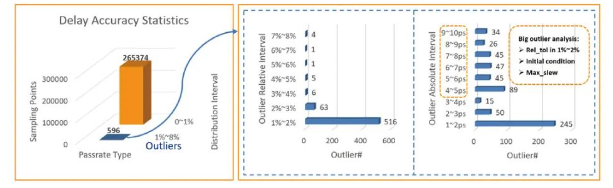

延迟精度通过率分布图

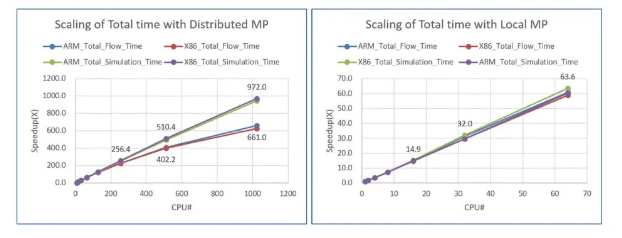

本地和分布式多进程的总体仿真时间线性
