[分享]硬件电路设计：深度解析eMMC的性能与应用

一、eMMC技术深度解析eMMC（Embedded Multi Media Card）是一种专为嵌入式系统量身打造的非易失性存储解决方案。它巧妙地将NAND闪存、主控芯片以及接口协议集成于一个紧凑的B...

一、eMMC技术深度解析

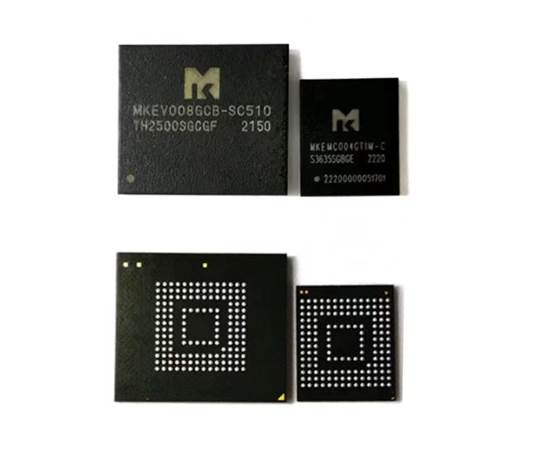

eMMC（Embedded Multi Media Card）是一种专为嵌入式系统量身打造的非易失性存储解决方案。它巧妙地将NAND闪存、主控芯片以及接口协议集成于一个紧凑的BGA（Ball Grid Array）封装之中。eMMC的设计初衷在于简化系统设计流程，提升数据传输的效率，降低设备的功耗，同时满足移动设备对于存储容量与性能日益增长的严苛要求。这一存储标准由JEDEC（固态技术协会）精心制定，其最新版本eMMC 5.1更是将传输速率推向了400MB/s的高速境界。凭借这些卓越特性，eMMC在智能手机、平板电脑、工控系统、电力储能、车载系统以及物联网设备等多个领域大放异彩，成为众多设备制造商的首选存储方案。

1. 内部架构与工作原理

（1）核心组件

○NAND闪存阵列：存储数据核心，采用pSLC/SLC/MLC/TLC等制程，提供不同容量与性能选择。

○主控芯片：管理闪存读写、坏块管理、磨损均衡（ECC纠错、GC垃圾回收）、协议转换（将外部命令转换为闪存操作指令）。

○接口逻辑：兼容MMC/SD协议，支持HS400、HS200等高速模式，通过并行数据线（DAT0~DAT7）实现数据并行传输。

（2）关键技术

○坏块管理：出厂时通过扫描标记不可用块，运行时动态监测新增坏块并更新映射表，确保数据不写入失效区域，通过映射表记录坏块位置，避免数据写入失效区域，延长闪存寿命。

○磨损均衡算法：分为动态均衡（如基于空闲块选择）和静态均衡（如数据迁移），通过算法优化延长闪存整体寿命避免特定区块频繁擦写导致寿命提前耗尽。

○ECC纠错机制：采用BCH/LDPC算法，自动纠正数据读写过程中的比特错误。

○BCH：适用于SLC/MLC，纠错能力强但开销高。

○LDPC：适用于TLC/QLC，纠错效率更高，支持更大容量纠错码。

○数据读写流程：

1.主机发送读写命令至eMMC主控。

2.主控解析命令并执行地址映射，将逻辑地址转换为物理地址。

3.通过ECC生成校验码，并写入/读取闪存数据。

4.返回数据及状态信息至主机。

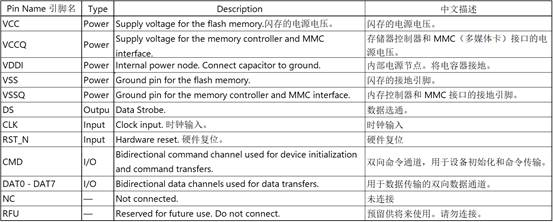

（3）通信协议-引腳介紹

eMMC采用基于命令/响应的异步通信机制，通过以下信号线实现数据传输：

○CLK：时钟信号，决定数据传输速率（最高支持200MHz）。

○CMD：命令信号线，用于发送指令（如读/写、初始化、配置等）。

○DAT[0:7]：数据信号线，支持并行传输，提升带宽。

○RST_N：复位信号，低电平有效。

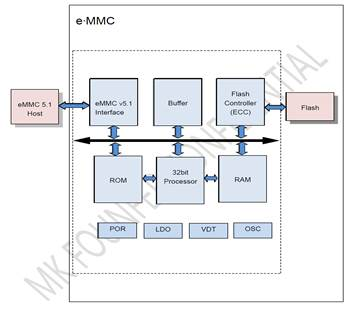

eMMC框图

1. eMMC版本演进与性能对比

二、eMMC硬件电路设计详解

（一）电路设计基础

1.典型应用电路

eMMC电路设计需关注电源、信号连接及保护，以下为典型电路示意：

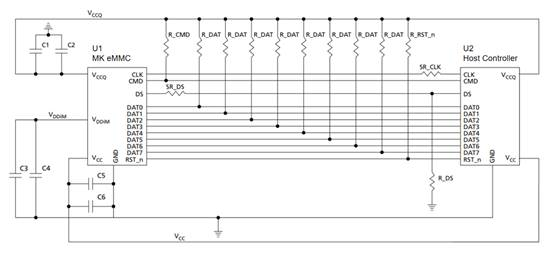

eMMC典型应用电路示意图，包含VCC、VCCQ、VDDi、CLK、CMD、D[0:7]、RST_N等信号，标注滤波电容、上拉电阻等。

2.电源设计

○VCC（供电电源）：通常为3.3V或1.8V，需通过LC滤波电路（如10uF+0.1uF电容并联）抑制高频噪声。

○VCCQ（IO电源）：与VCC相同或独立，需确保电平匹配以避免逻辑冲突。

○VDDi（内部核心电源）：用于主控芯片供电，需单独滤波（如2.2uF电容），并避免与IO电源共线。

3.信号线处理

○CLK信号：需50Ω阻抗匹配，避免反射导致时序错误。

○数据线（D0~D7）：采用并行传输，需等长布线（误差<50mil），并预留上拉电阻（10KΩ）以增强信号驱动能力。

○CMD信号：需上拉至VCCQ，确保空闲状态为高电平。

（二）关键设计要素

1.滤波与去耦电容布局

○电源引脚附近放置多个不同容值电容（0.1uF~10uF），形成“金字塔”滤波结构，吸收不同频段噪声。

○VCC与VCCQ通过0Ω电阻隔离，确保电平一致性。

○电容尽量靠近芯片引脚，缩短走线长度，减少寄生电感。

○采用PMIC（电源管理芯片）为eMMC提供独立3.3V供电，减少系统电源干扰。

2.PCB布线规则

○分层设计：推荐使用4层及以上PCB，信号层与地层相邻，降低信号辐射。

○信号隔离：eMMC信号与其他高速信号（如USB、射频）保持间距（≥3W），数据线组间添加地线隔离，避免串扰。

○CLK走线：采用蛇形走线补偿长度差异，确保与数据线同步到达。

○热设计考虑：○eMMC芯片下方铺铜散热，通过过孔连接至地层，增强散热效率。

○地平面分割：若存在多个电源域，需在分割区通过0Ω电阻或磁珠连接，确保信号回流路径最短。

3.ESD与浪涌保护

○信号线可添加TVS二极管或ESD保护芯片，防止静电或瞬态高压损坏接口。

○RST_N信号线需串联限流电阻（如1KΩ）并上拉，避免误触发复位。

三、eMMC性能优化与调试

1.时序参数优化

○CLK频率与数据建立/保持时间：根据eMMC规格调整CLK频率，确保数据在窗口期内稳定传输。

○信号延迟匹配：通过仿真工具（如HyperLynx）验证CLK与数据线延迟差，调整PCB布线长度。

2.功耗管理

○利用eMMC的Deep Power Down模式（DPD）降低待机功耗，通过软件控制进入/退出DPD状态。

○动态调整读写电压（如1.8V→1.2V），平衡性能与功耗。

3.调试工具与测试方法

○使用示波器抓取CLK、数据波形，分析时序违规问题。

○通过压力测试（如连续读写、高温老化）验证eMMC可靠性。
